- 商品コード
- k8061
【CURT 正規品】 トレーラーヒッチ用 ヒッチボールマウント 2インチ角 45112 クラス2 8インチライズ 約200mm 10インチドロップ 約250mm 最大牽引能力 約2267kg
- 販売価格(税込)
- 12,500円
- 数量
【納期】 約1-2ヶ月
| メーカー | CURT |
|---|---|
| 品名 | 2インチ角 クラス3 ボールマウント |
| 管理番号 | k8061 |
| 品番 | 45112 |
| 内容 | ボールマウント本体 |
| 仕様 |

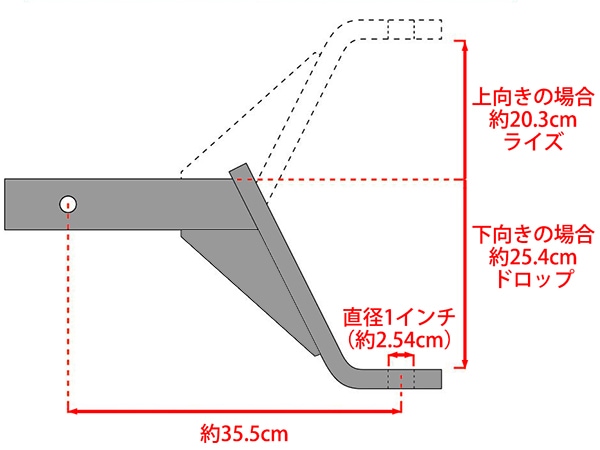

ボールマウント位置:Drop 10インチ(約25.4cm)/ Rise 8インチ(約20.3cm) ヒッチピン穴から、ヒッチボール取り付け穴までの距離:14インチ(約35.5cm) グロストレーラー重量(GTW): Drop 約2267kg(垂直荷重:約226kg) / Rise 約1587kg(垂直荷重:約158kg) ボールホールサイズ:1インチ(約2.54cm) 対応ヒッチメンバー:2インチ角(約5.08cm) |
| 説明 |

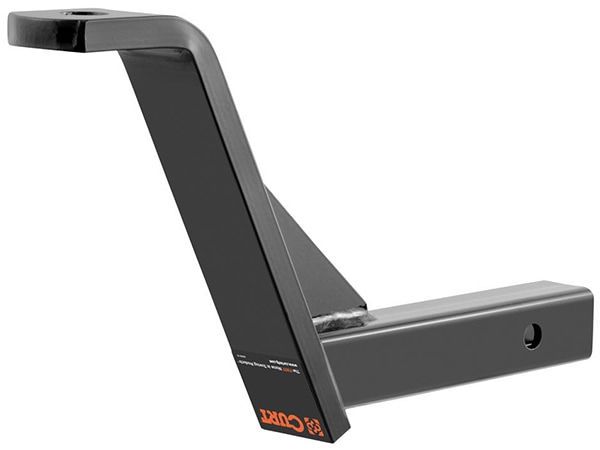

トレーラーヒッチ用クラス3ボールマウントです。 お取り付けは、2インチ角のヒッチメンバーに対応します。 取り付け方により、ボールマウント位置を上か下に変えることができます。 ボールマウントが上に来るように取り付けた場合は、ヒッチメンバー上部より8インチ(約20.3cm)上に、ボールマウントが下になるように取り付けた場合は、ヒッチメンバー上部より10インチ(約25.4cm)下にボールマウント位置が変わります。 お車と牽引車両の高さに合わせて変更ください。 |
| 備考 | - |
| 適合車種 | 汎用 |
|---|---|
| 適合条件 | - |
| 発送方法 | ヤマト運輸 宅急便 |
|---|---|
| 梱包サイズ | - |
| 重量 | - |
| 注意事項 | - |
